按清灰裝置的構造不同可以分為管式噴吹脈沖袋式除塵器、箱式噴吹脈沖袋式除塵器和移 動噴吹脈沖除塵器三種。

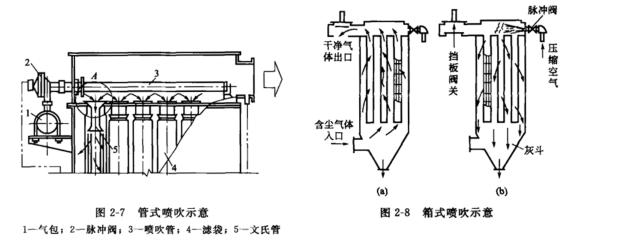

(1)管式噴吹脈沖袋式除塵器管式噴吹又稱行噴吹，指脈沖袋式除塵器清灰時，壓縮空 氣由濾袋口上部的噴吹管的孔眼直接噴射到濾袋內。在濾袋口有的裝設文氏管進行導流，有的 不裝置文氏管，但要求噴吹管孔眼與濾袋在一條垂直線上，管式噴吹（見圖2-7)是常 用的一種清灰方式。其特點是容易實現所有濾袋的均勻噴吹，濾袋清灰效果好。

(2)箱式噴吹脈沖袋式除塵器箱式噴吹是一個濾袋室用一個或幾個脈沖閥噴吹，不設噴 吹管，一臺除塵器分為若干個濾袋室，裝設與袋室匹配若干個脈沖閥，見圖2-8。箱式噴吹的大優點是噴吹裝置簡單，換袋維修方便，但單室濾袋數S受限制。如果濾袋數量過多，會影 響濾袋的淸灰效果。

(3)移動噴吹脈沖袋式除塵器由一個脈沖閥與一根活動管和數個噴嘴組成一個移動式噴 吹頭，每組濾袋對應裝有•一個相互隔開的集氣室，當噴頭移動到某一集氣室時，打開脈沖閥, 髙壓空氣由噴嘴噴入箱內，然后分別進入每條濾袋進行淸灰，如圖2-9所示。其特點是用一套 噴吹裝罝噴吹若干排濾袋。移動噴吹雖然可以減少噴吹管和脈沖閥的數量，但對噴吹管的加工 和安裝精度要求較嚴格，維修也不甚方便。
